Tempo de leitura: 3 minutos
Resposta direta: SIM! SEMPRE! Mas na maioria das vezes vai ser tudo de boa!!
Tivemos uma aula recentemente onde expliquei como verificamos cisalhamento em lajes treliçadas e nervuradas.
Esse é um assunto que muitos projetistas têm uma certa barreira/dificuldade, não porque seja difícil, mas mais porque é um assunto ainda pouco explorado!
E VOCÊ, JÁ SABIA QUE PRECISA VERIFICAR O CISALHAMENTO EM LAJES DE CONCRETO?
É impressionante como ainda é comum entre nós engenheiros a ideia de que LAJES SÃO DIMENSIONADAS À FLEXÃO e esquecemos que cisalhamento também faz parte desse processo.
Isso mesmo:
FORÇA CORTANTE PRECISA SER VERIFICADA E CALCULADA EM LAJES.
QUALQUER LAJE; NERVURADA, TRELIÇADA, MACIÇA….QUALQUER UMA.
Há muito tempo atrás era comum adotarmos uma tensão resistente ao cisalhamento no concreto da ordem de 10 kgf/cm².
Mas, atualmente, a 6118 não adota um valor fixo de tensão cisalhante que dispense o uso de estribos em lajes.

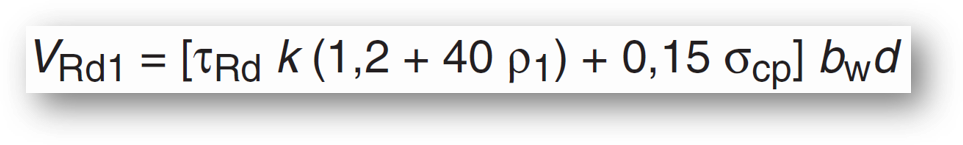

Na realidade a norma fornece uma expressão para o cálculo da FORÇA CORTANTE RESISTENTE DE CÁLCULO dada a seguir:
Se ligou?
FORÇA. Não tensão. FORÇA!
(não existe na mecânica dos sólidos equilíbrio de tensão. Existe equilíbrio de forças.)
Então a conta é a seguinte: você verifica o quanto de força cortante está dando na tua laje e compara com o valor da expressão acima.
Se a força que você encontrou for menor que a força resistente então vida que segue… entendemos que o próprio concreto sem estribos já da conta do resultado.
Por outro lado, se a força encontrada for maior que a resistente ai lascou!
Tem que armar!
LEMBRANDO QUE A EXPRESSÃO ACIMA SÓ É VÁLIDA PARA ESPAÇAMENTO ENTRE NERVURAS/TRELIÇAS DE ATÉ 65cm.
Enson, mas por que não temos tanto a cultura de não nos preocuparmos com cisalhamento em laje?
DEIXA COMIGO QUE VOCÊ VAI ENTENDER ESSA HISTÓRIA AGORA!

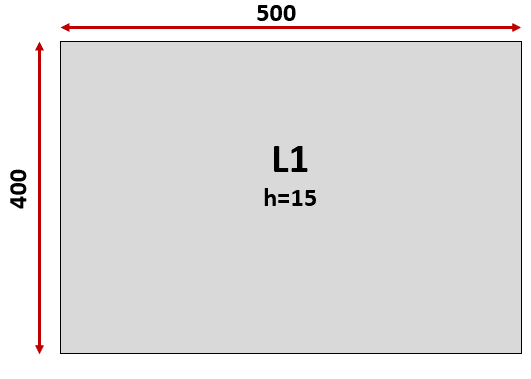

Considera a laje seguinte de um pavimento residencial.
Fck de 30MPa. Carga total de 1000kgf/m² (carga típica de ELU nesse tipo de edificação). Essa laje aguenta tranquilamente a flexão e dá uma flecha da ordem de 1cm.
Ou seja, atende perfeitamente ELU-FLexão e ELS-Def Excessiva.
Mas será que atende ao cisalhamento?
Se usarmos a expressão de Vrd1 como colocado acima considerando um As de flexão de 2,5cm²/m, teremos um cortante resistente de cálculo de 8,3 tf/m.
Se você fizer as contas, verá que a força cisalhante solicitante de cálculo fica em 1,7tf/m.
Veja que a resistência ao cisalhamento da laje é quase 5 vezes maior do que a solicitação que ela está sofrendo.
Disso, nasce um sentimento de que quase ninguém verifica o cisalhamento em lajes!
Mas isso só se torna verdade para lajes maciças.
Quando estamos em lajes nervuradas ou treliçada a história é bem diferente!
FICA ESPERTO!
