Tempo de leitura: 2 minutos
Semana passada, no meu último email, voltei a falar aqui nessa lista sobre mais um caso de cabo que rompeu.
Na ocasião falei inclusive que foi a primeira vez que um cabo rompe com a obra já entregue e com moradores habitando o local há meses.
Vários de vocês me perguntaram no email se é necessário e como que faz para recuperar um cabo desse.
Então hoje resolvi explicar!
Primeiro, você como projetista será sempre consultado se é de fato necessário proceder com a recuperação.
Essa avaliação deve ser feita no modelo utilizado para o projeto. Você pode rodar tudo novamente eliminando o cabo que foi rompindo e verificando como a estrutura se comporta (lembrando que por razões óbivas a combinação ATO DA PROTENSÃO não precisa ser mais verificada).
Se o cabo se torna imprescindivel, ai você regista por email que deve ser feito um procedimento de recuperação.

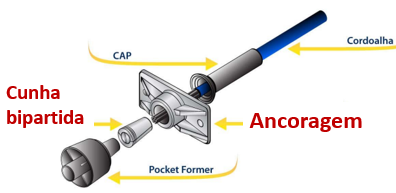

Primeiro ponto que gostaria que você lembrasse é que a ancoragem passiva ou ativa do cabo funciona a base de uma cunha bipartida como mostra a figura a seguir:
Quando o cabo é tensionado e quer voltar para o repouso ele exerce uma força na cunha que tende a querer entrar na placa. Como a cunha é um tronco de cone, quanto mais ela entra, mais dificil fica entrar. Isso é a base do sistema de travamento do cabo. Inclusive pela acomodação dessa cunha teremos perdas na força de protensão. O nome técnico é PERDAS POR ACOMODAÇÃO DAS ANCORAGENS.

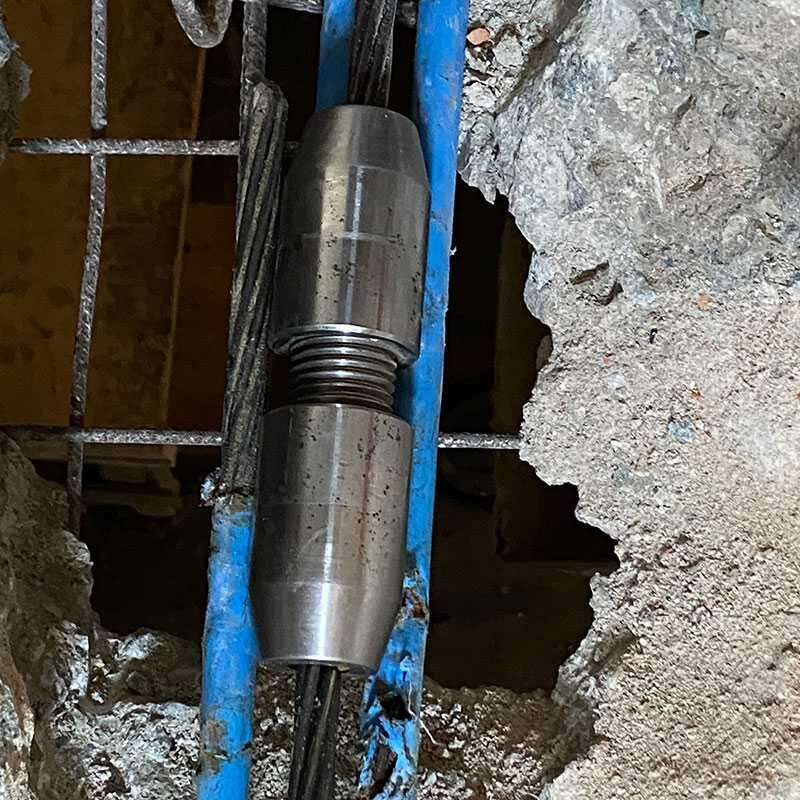

Muito bem, agora veja a foto da luva a seguir:
Essa luvas também tem cunhas por dentro. Igual como na ancoragem. Então o que aconteceu na história do email anterior é o seguinte:
1 – Pela fachada o cabo rompido é puxado. O tamanho do cabo é medido e pelo comprimento a partir da fachada a gente acha o ponto exato onde o cabo rompeu.
2 – A laje é quebrada neste ponto até se chegar ao cabo.
3 – O lado que o cabo foi puxado é substituído por um cabo novo. A outra metade do cabo fica no local.
4 – Uma luva igual a da foto acima é posicionada com os cabos e as cunhas. As luvas são roscadas até fica bem acochado.
5 – O cabo é protendido normalmente pela fachada com medição de alongamento.
Parece difícil?
O processo todo é bem simples. É bem desgastante considerando que o morador está lá. Mas da pra fazer tudo em pouquíssimo tempo!
